Alkalmazási terület:
A sterilszűrős mennyezeti befúvót nagy tisztaságú és csíramentes terek szellőztetésére ajánljuk.

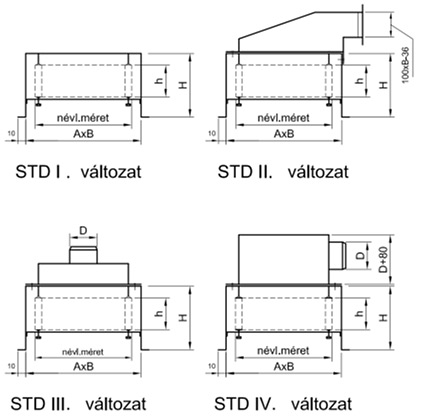

Változat:
Különböző csatlakozási irányú kör vagy négyszögletes csatlakozási keresztmetszetekkel, vagy falba szerelhető kivitellel felső csatlakozó doboz nélkül is gyártható.
Méretválaszték:
| névl.méret |
h |
max.
légmenny.
m3/h |
AxB |
H |
D |
| 305x305 |
78 |
130 |
325x325 |
200 |
125 |
| 150 |
230 |
280 |
160 |
| 292 |
550 |
420 |
250 |
| 305x610 |
78 |
260 |
325x630 |
200 |
160 |
| 150 |
500 |
280 |
250 |
| 292 |
1200 |
420 |
315 |
| 457x457 |
78 |
300 |
477x477 |
200 |
160 |
| 150 |
550 |
280 |
250 |
| 292 |
1300 |
420 |
315 |
| 575x575 |
78 |
510 |
595x595 |
200 |
250 |
| 150 |
900 |
280 |
315 |
| 292 |
2000 |
420 |
315 |
| 610x610 |
78 |
550 |
630x630 |
200 |
200 |
| 150 |
1000 |
280 |
250 |
| 292 |
2400 |
420 |
315 |
Kivitel:
A házszerkezet gáztömörre hegesztett porszórásos technológiával felületkezelt acéllemezből készül, igény esetén üzemi nyomásmérési pontok vagy DOP teszt csonk kialakításával. A csatlakoztatandó befúvó elemet (anemosztátot) a szűrő beszorítását végző hídelemre, csavarkötéssel lehet rögzíteni.

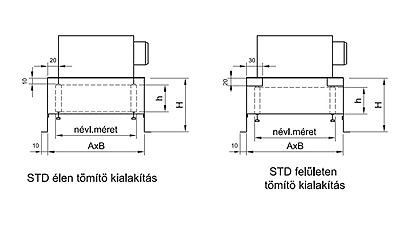

Tömítés:
A szűrő betét és szűrő tartó doboz közötti csatlakozó tömítő felületet két különböző módon alakítjuk ki. Az egyik kialakításban egy él felületen csatlakozik a szűrő betéten lévő tömítő anyagra, vagy mélyed bele a szűrő keretben lévő horony gél tömítésébe. A másik kialakításban a szűrő tartó doboz sík felülettel illeszkedik a szűrő betéten elhelyezkedő tömítő csíkra.
Légmennyiségszabályozás
A szűrő tartó doboz felső részé szükség esetén segédenergia nélküli légmennyiség szabályozót is tartalmazhat. Ezen légmennyiséget a megrendeléskor megadott értékre állítjuk be. Ez a lehetőség csak oldalsó csatlakozó csonkkal rendelkező dobozoknál van.
Rögzítés:
A felhegesztett fülek segítségével rögzíthető akár mennyezethez akár oldalfalhoz.
Szűrő betétek:
| Minőség |
Kód |
levélasztási
fok |
Δp kezd
Pa |
Δp vég.
Pa |
| H 10 |
Q |
95,3 |
90 |
500 |
| H 11 |
R |
99 |
125 |
500 |
| H 13 |
S |
99,95 |
250 |
600 |
| H 14 |
S |
99,995 |
125 |
600 |
| H 15 |
T |
99,9995 |
200 |
600 |
| H 16 |
U |
99,99995 |
200 |
600 |
Azonosítás:
STD I-1-axb-h-D-0-0
| I. II. III. IV. |
A "Változatok" fejezetben megadott csatlakozási irányokat jelöli |
| 1. |
Élen történő tömítési kialakítás |
| 2. |
Sík felületen történő tömítési kialakítás |
| axb |
Névleges méret a befugadott szűrőbetét mérete |
|
(a mérettáblázatban foglaltaktól eltérő méret is rendelhető) |
| h |
Szűrő betét magassága |
| D |
Csatlakozó csőcsonk átmérője |
| 0 |
Mérőcsonk nélküli változat |
| 1 |
Mérőcsonkos változat |
| 0 |
Légmennyiségszabályozó nélkül |
| 1 |
Légmennyiségszabályozóval |
|
